无液晶显示模块线路板面板图

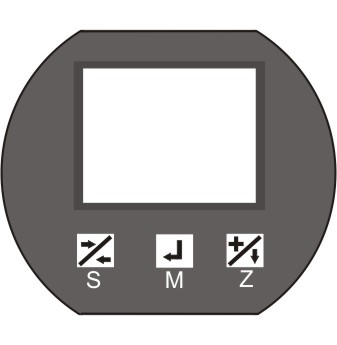

液晶显示模块面板图

2、无液晶显示模块变送器按键操作

当变送器无液晶显示模块时，利用线路板上自带的按键S和Z(如图1所示)可进行以下操作。

2.1 清零

确保变送器处于通电状态并且处于零压力受压状态，同时按住S按键和Z按键 5秒以上，然后同时释放两按键，再次同时按住两按键保持3秒左右，变送器将按当前压力值进行清零。

2.2下限校准(零点有源迁移)

确保变送器处于通电状态并且处于量程下限受压状态，同时按住S按键和Z按键 5秒以上，然后同时释放两按键，再次按住Z按键3秒左右，变送器将当前压力作为量程下限，但变送器的量程不会改变。例如：变送器的量程为0-5kPa，当前压力为-1kPa，当执行本操作后，变送器的量程变为-1-4kPa。

2.3 上限校准(满点校准)

确保变送器处于通电状态并且处于量程上限受压状态，同时按住S按键和Z按键 5秒以上，然后同时释放两按键，再次按住S按键3秒左右，变送器将当前压力作为量程上限，但变送器的量程下限不会改变。例如：变送器的量程为0-5kPa，当前压力为4kPa，当执行本操作后，变送器的量程变为0-4kPa。

3、有液晶显示模块变送器按键操作

当变送器带有液晶显示模块，变送器不仅可以实现2项所描述的操作，还可以利用液晶显示模块自带的三个按键实现对变送器的参数组态，按键请参见图2所示。

注意:若变送器参数无法修改，请修改菜单项“写保护”为“关”(具体操作可参照菜单结构)。

3.1 按键说明

3.2 组态操作

当要对变送器进行组态时，确保变送器处于通电工作并处于测量显示状态，按住M按键5秒左右显示主菜单界面后释放按键即进入组态菜单界面，按S键可返回主测量界面，按Z键可选择菜单项，M键为确认键。

当进入具体参数设定界面后，按S键可循环选中需要修改的位，包括数字、小数点和负号。按Z键可对选中位进行修改，数字位为+1，小数点位循环移动，负号位为正负选择，按M键将保存修改并返回到上一级菜单。
